在电子产品迭代速度以“月”为单位的今天,如何将研发设计快速、高效地转化为稳定可靠的量产产品,是每一个硬件企业面临的核心挑战。深圳市3044永利集团智造科技有限公司(TKE)凭借深耕 PCB、PCBA 高精尖产品生产制造的技术积淀,构建了一套覆盖 “NPI验证—中试量产—规模化交付” 的全流程技术体系,成为众多研发型客户从概念到量产的“技术桥梁”。
一、NPI验证:从设计图纸到可量产原型的“技术攻坚战”
1. 源头控制:DFM分析破解“设计-制造”脱节难题
在研发阶段,设计方案常因忽略制造工艺兼容性而导致试产失败。TKE 在客户完成 PCB 设计初稿后,即启动深度 DFM(可制造性设计)分析,聚焦三大核心验证点:
元件封装适配性:核查元件封装是否匹配现有贴片机精度(如 0201、BGA、CSP 等微小元件),避免因封装非标导致贴装失败;
布局工艺兼容性:验证 PCB 布局是否符合回流焊散热需求、钢网开口设计能否保证焊锡量稳定,提前规避连锡、虚焊等风险;
结构可装配性:针对需要 DIP 插件的混合工艺产品,预留操作空间并优化生产顺序,防止插件时损坏已贴装元件。
通过 DFM 分析,TKE 可提前解决 80% 以上的量产适配问题,将“设计—试产—修改”的迭代次数减少约 60%,平均缩短研发周期 1-2 个月。
2. 工艺定制:小批量试产中的“参数精准调校”
进入试产阶段,TKE 为每个项目定制专属工艺方案,核心环节包括:
钢网定制与验证:采用激光切割技术制作试产专用钢网,通过“钢网张力测试”和“开口尺寸检测”确保焊锡量均匀;针对 BGA 等精细元件,应用阶梯钢网或激光开孔补偿技术,避免焊锡不足导致虚焊;

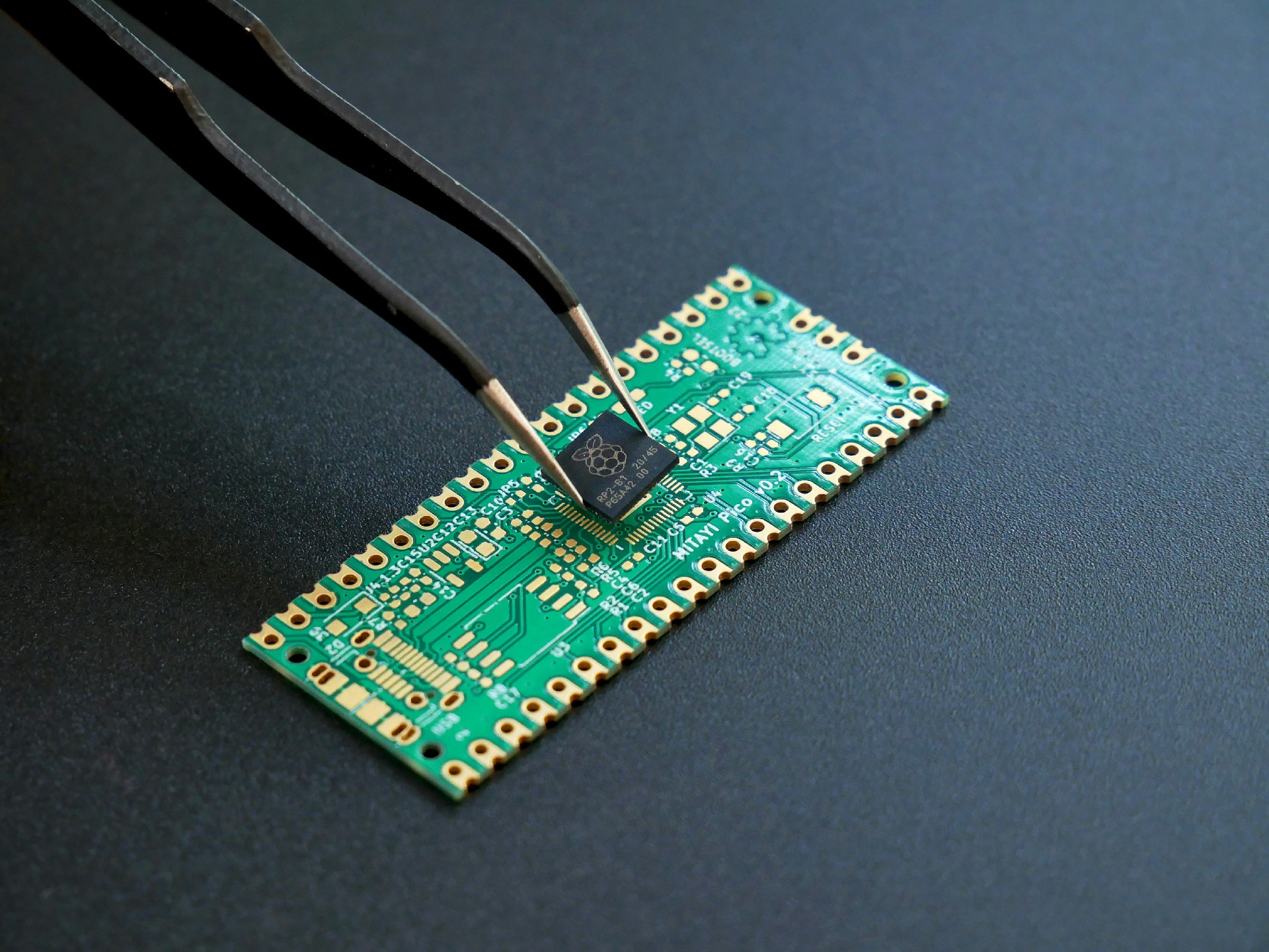

贴片机参数调试:根据元件类型选择适配吸嘴,通过“元件识别校准”调试贴装精度;对 BGA 等底部焊球元件,调节贴装压力防止焊球变形;
回流焊温度曲线优化:结合元件规格书,分阶段调试预热区、恒温区、回流区及冷却区的温度曲线,确保焊锡充分融化且元件不被高温损坏。
通过小批量试产的全流程监控(如 SPI 锡膏检测、AOI 光学检测、X-Ray 检测),TKE 可实时捕捉工艺偏差,形成“试产技术档案”,为后续量产参数固化提供数据支撑。

二、中试量产:从“能生产”到“稳定高效生产”的“质量闭环”
1. 工艺固化:将试产经验转化为量产标准
试产合格后,TKE 进入“工艺固化”阶段:
技术资料移交:提供完整 NPI 技术档案,包括 DFM 分析报告、钢网设计图纸、贴片机程序文件、回流焊温度曲线及检测标准,确保客户掌握量产核心技术参数;
生产流程交接:将固化后的工艺参数导入量产生产线,协助量产团队进行工艺复现验证,并对团队开展技术培训,确保操作规范统一;
量产风险预案:针对高风险元件或定制结构件,制定安全库存策略,避免因物料短缺导致生产中断。
2. 柔性生产:适配多品种、小批量的“敏捷响应”
TKE 构建了柔性化生产体系,适应研发型客户频繁迭代的需求:
设备兼容性:深圳工厂贴片日产量可达 8500 万点,TOPSUN 鼎阳越南厂月产能可达 4-6 亿点,支持 0201、BGA、QFN 等微型元件精密贴装;
产能弹性:7 条全自动生产线可灵活调整订单量,支持小批量试产及大规模量产,交期可控;
供应链协同:与优质供应商建立长期合作,通过物料编码核对+视觉扫码双重验证,确保元器件供货稳定。

三、技术协同:从“加工服务”到“研发伙伴”的价值升级
在 TKE 看来,NPI 验证与中试量产不仅是技术流程,更是与客户深度协同的创新平台:
设计优化建议:结合行业经验与技术数据库,为客户提供元件选型替代方案,平衡性能、成本与可制造性;
失效模式分析:对测试阶段不良品进行 X-Ray、切片分析,定位设计缺陷、来料问题或工艺偏差;
持续改进机制:量产阶段收集市场反馈,通过 ECN(工程变更通知)优化产品设计或生产工艺,形成研发—验证—量产—优化闭环。
结语:让技术创新落地为量产竞争力
深圳市3044永利集团智造科技有限公司(TKE)以“技术驱动、客户共赢”为核心理念,通过 NPI 验证的前置把关与中试量产的精准落地,帮助客户将研发创意转化为稳定可靠的电子产品。无论是初创团队的原型验证,还是成熟企业的产品迭代,TKE 都能以专业、高效、灵活的服务,成为您值得信赖的“技术协同伙伴”。
