在 PCB 制造过程中，表面处理工艺直接关系到焊接可靠性、信号性能以及产品的使用寿命。沉金（ENIG）和喷锡（HASL）是目前应用最广泛的两种工艺，很多研发工程师在设计阶段经常面临选择：是采用成本更低的喷锡，还是选择性能更优的沉金？理解二者的核心差别，有助于在产品性能与成本之间做出最合理的平衡。

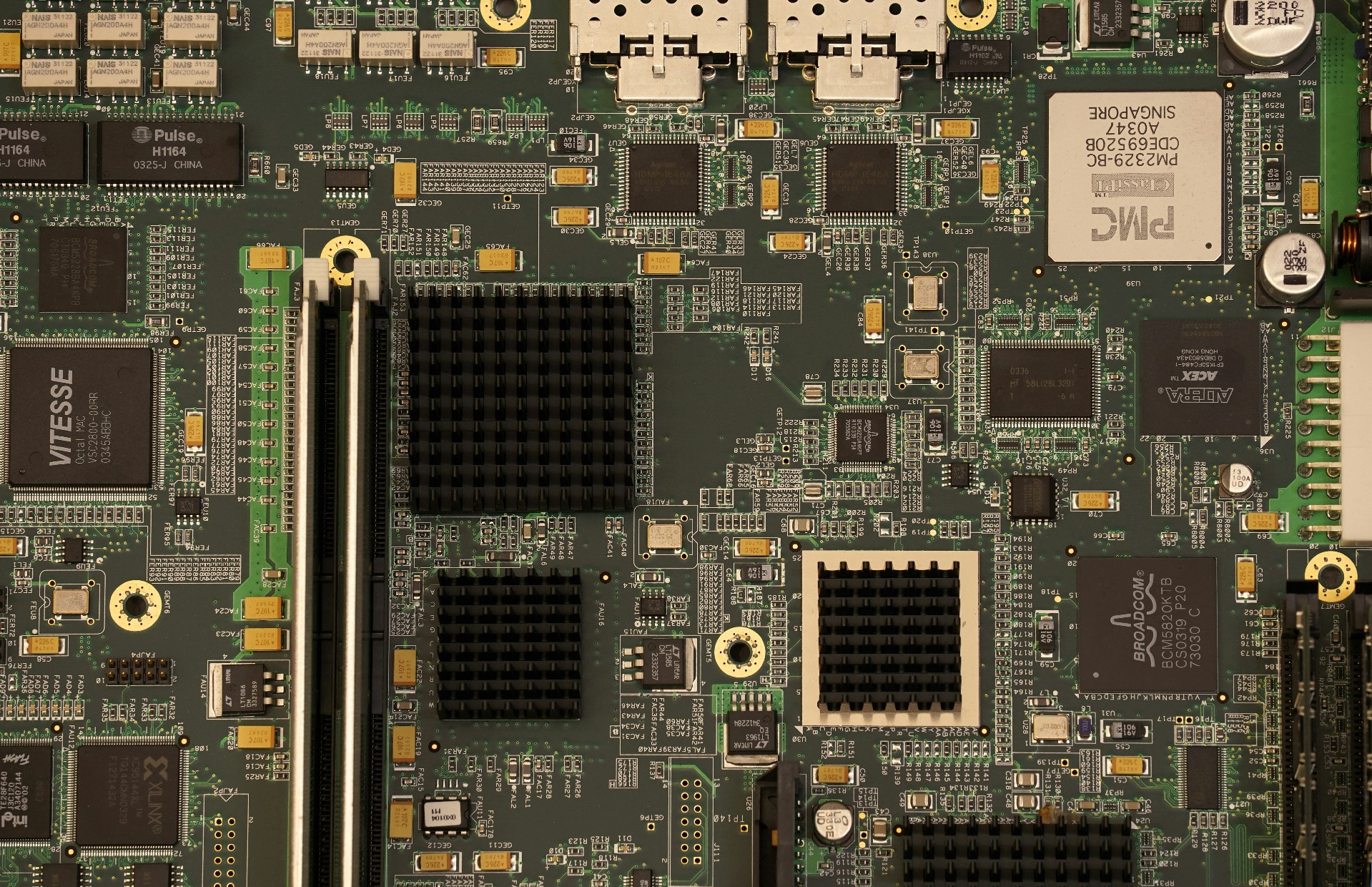

沉金工艺通过化学方式在铜面形成镍-金保护层，其中金层主要用于防止氧化，提高焊接性能，镍层则负责阻隔扩散并提升机械强度。由于沉金表面平整光滑，几乎没有高度波动，因此非常适合BGA、QFN等高密度、小间距封装芯片的焊接环境。在服务器主板、人工智能计算板卡、5G通信设备等高速高频电路中，沉金还能提供更稳定的信号完整性和更长的使用寿命。

相比之下，喷锡工艺则通过将PCB浸入熔融锡中并利用气刀风干多余锡层来形成保护表面。该工艺流程成熟，成本低、效率高，因此在消费电子、家电主板、电源控制板等大批量、成本敏感型产品中应用广泛。不过，由于喷锡表面平整度较沉金偏弱，在处理细间距元件时可能存在虚焊、锡珠等潜在风险，同时存储时间过长也易造成氧化影响后续焊接效果。

简单来说，沉金更适用于高精度、高可靠性、高信号要求的产品，而喷锡适用于结构相对简单、产品周期短、对成本敏感的电子项目。在行业向 AI 算力、高速传输、精密封装发展的趋势下，沉金 PCB 的需求正在持续增长，特别是在工业计算、自动化设备与智能硬件领域。

在实际项目中，除了技术判断，选择经验丰富、具备严格工艺能力和品质体系的制造伙伴同样关键。例如，TKE3044永利集团作为业内具有规模与口碑的PCBA制造企业，具备沉金与喷锡多工艺生产能力，并在高精密贴装、BGA返修、DFM设计优化等方面积累了丰富经验，能够帮助客户在产品初期就避免工艺风险，提升量产良率。对于AI设备、工业电脑、通信模组等高可靠产品，选择成熟稳定的制造工厂，是确保产品品质与交付周期的重要前提。

综上，无论是沉金还是喷锡，核心在于理解产品定位与使用场景，提前做好工艺评估与工程协同。合理选择表面处理工艺，不仅可以提升焊接质量，也能助力产品在性能、成本与市场周期上取得最佳平衡。
