电源模块贴片加工的工艺与注意事项

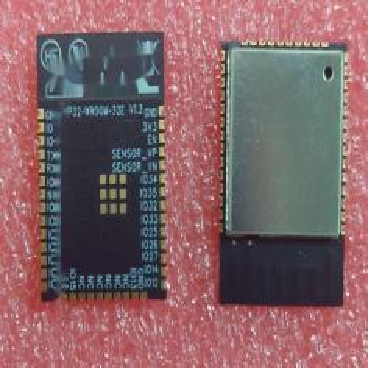

电源模块贴片加工的工艺

锡膏印刷

使用钢网将锡膏漏印到PCB板的焊盘上。钢网的厚度和开口设计至关重要，确保锡膏能够均匀地印刷在焊盘上。

元件贴装

利用高精度贴片机将电子元件自动贴装到PCB板上。贴片机根据程序设定的坐标，将元件精准地放置在预定位置。

回流焊接

将贴装好的PCB板送入回流焊炉，通过加热使锡膏熔化，形成牢固的电气和机械连接。

检测与测试

使用3DAOI自动光学检测仪、X-Ray检测仪等设备对焊接后的PCB板进行检测，确保焊点质量。

波峰焊插件（如有需要）

对于一些较大的元件或通孔元件，可能需要进行波峰焊插件。

手工作业（如有需要）

对于一些特殊元件或需要手工调整的部分，进行手工焊接或组装。

电源模块贴片加工的注意事项

PCB耐温要求

确保PCB板的耐温等级符合客户要求，特别是胶纸板的工艺要求。

元件耐温值

元件的耐温值需满足熔锡温度的要求（通常222度以上40-90秒，承受温度245度以上），如有特殊要求需提前通知。

元件间距

元件之间的间距应合理，大料和小料之间不能小于1mm，0805以下物料之间的间距大于0.3mm。

焊盘设计

焊盘设计需避免过线孔和漏锡孔，确保焊盘边符合器件的包装要求。

传送边要求

传送边不能有缺口，以确保PCB板在生产线上的稳定传输。

防静电措施

生产车间需采取防静电措施，如防静电地面、防静电垫、防静电包装袋等。

环境条件

车间温度应控制在23±3℃，湿度为45%-70%RH，确保设备稳定运行和产品质量。

设备维护

定期检查和维护贴片机等设备，确保其正常运行。
